Muntagnin

(MT-03) Modifica frenatura forcella

Recommended Posts

Costruito una cartuccia da montare (plug&play) nella forcella di serie.
Dovrebbe migliorare la deficitaria frenatura in estensione e compressione della forcella originale.
Appena possibile farò delle prove per vedere se tutto funziona come nei miei pensieri.




  • Like 1

Share this post


Link to post
Share on other sites

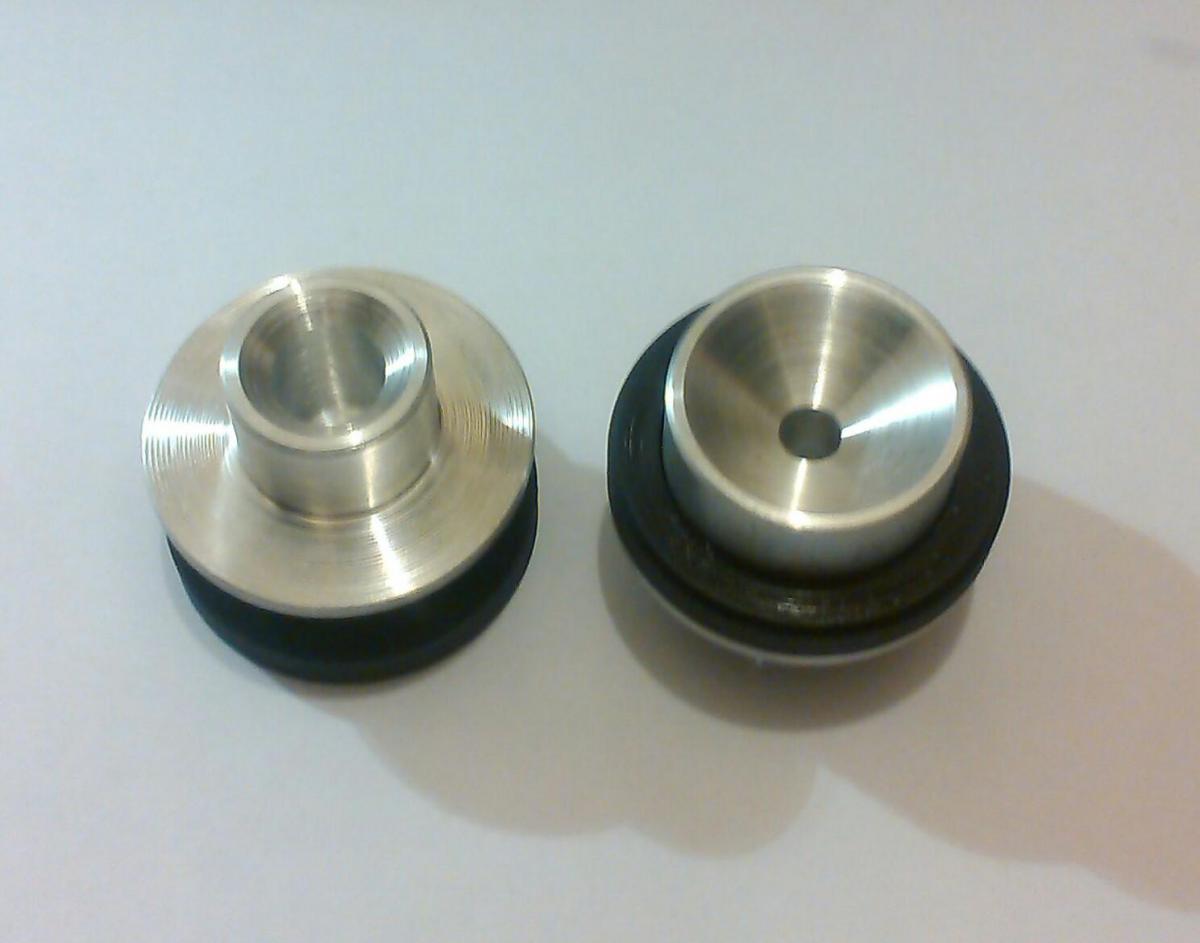

finite di montare le forcelle ierisera ... sono molto soddisfatto del risultato ...
ora non resta che montarle sulla moto e verificare che il risultato su strada confermi il test al banco

  • Like 3

Share this post


Link to post
Share on other sites

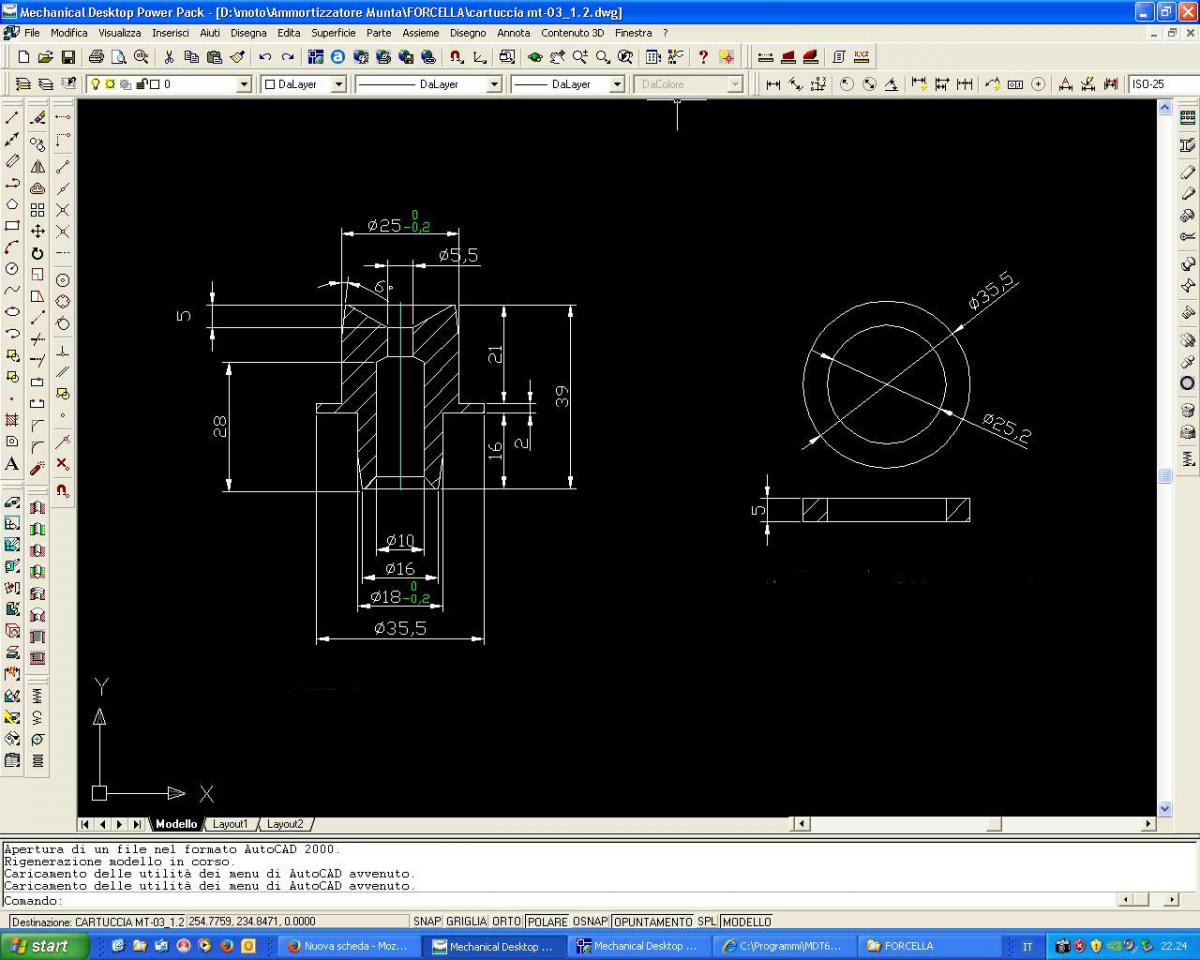

omaggio al forum .. ecco il disegno delle cartucce

Fatene buon uso




Edited by Muntagnin
  • Like 2

Share this post


Link to post
Share on other sites

Don ma queste cartucce vanno accoppiate agli spessori per il precarico molla oppure una volta montate queste possiamo eliminarli?

Share this post


Link to post
Share on other sites

omaggio al forum .. ecco il disegno delle cartucce



Fatene buon uso






intanto grazie mille per tutto, però, nel disegno, mancano alcune quote:



diametro svasatura interna in alto (diametro 25)

diametro svasatura interna in basso (diametro 18)

inclinazione in ° e profondità smusso su diametro 18 (lo smusso esterno)

Share this post


Link to post
Share on other sites

Un regolatore di flusso di questo tipo l'ho gia visto,
Le quote delle svasature mancano per il semplice fatto che non sono quote funzionali, in quanto servono sono a facilitare l'ingresso del pezzo, nella molla da una parte e nel flauto dall'altra.

Lo smusso in basso credo non sia quotato per lo stesso motivo, serve solo per limitare parzialmente le perdite di carico sul flusso d'olio entrante nel regolatore, ma il regolatore ha proprio lo scopo di frenare il fluido quindi è giusto un aiutino che gli si da lo smusso.

Spero di non aver detto boiate in caso muntagnin mi correggerà

Share this post


Link to post
Share on other sites

Lollo96 ...
è molto probabile che avrai visto qualcosa di simile .. del resto se vuoi far volare un aereo .. devi metterci le ali.

Per le quote VOLUTAMENTE mancanti .. hai detto benissimo ... gli svasi non sono funzionali .. e ricavate con una punta elicoidale .. dipenderà da cosa avrà a disposizione il tornitore.

Le uniche quote da rispettare sono il dia 5,5 .. e dia 10

Edited by Muntagnin
  • Like 1

Share this post


Link to post
Share on other sites

ok, grazie.



questo inverno, a moto ferma, farò la modifica alle forcelle, visto che lavoro su torni posso farmele senza grossi problemi e in più a gratis con gli scarti di lavorazione delle barre di alluminio......

Edited by TorqueMaster
Non è necessario citare il messaggio immediatamente precedente.

Share this post


Link to post
Share on other sites

la mia moto, ha 20.000 km ormai e penso sia ora di revisionare le sospensioni...detto questo.....



domande ignoranti....



visto e considerato che la modifica al mono posteriore è cosa delicata, facendo la modifica alle forcelle, che accorgimenti bisogna adottare sul mono, a parte regolare il SAG?!?



altra domanda.....



se metto degli spessori tra la molla e le ghiere di regolazione del mono (per non arrivare a fine corsa con la filettatura sul corpo del mono) cosa succede?!?



queste domande le faccio perché a parte l'affondamento delle forcelle in frenata, sento il mono come se fosse scarico, nel senso che, quando mi siedo sulla moto, va giù velocemente anche il mono e non lo sento che sostiene...premetto che tra me, casco e giubbotto, siamo intorno ai 110 kg....







grazie.

Edited by biondo

Share this post


Link to post
Share on other sites

Premettendo che siamo OT, per quanto riguarda il mono.

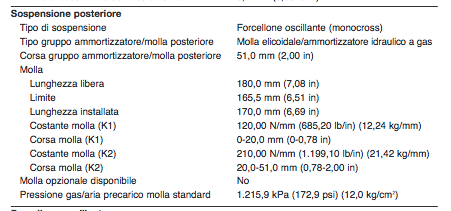

Dal manuale della 03 vedo che la molla originale del mono è bi-stadio.

La prima parte ha K=120 (per 20 mm), poi passa a 210.




Io ho una molla da 120 (a stadio singolo) installata sul mono Bitubo della mia MT-07, e però peso circa 79 kg vestito da guerra.

Penso che - probabilmente - col tuo peso esaurisci in un attimo i 20 mm di corsa del primo stadio della molla.



Fine OT.



Per ulteriori discussioni riguardo al mono, meglio aprire un'altra discussione oppure agganciarsi ad una già esistente. ;)

Share this post


Link to post
Share on other sites

Credo che fra 03 e 07 ci sia differenza anche nel rapporto di leveraggio, altrimenti non mi spiego come fai a muovere una 210 ;) [/OT]



:)

Share this post


Link to post
Share on other sites

infatti la sospensione posteriore della 03 non funziona perchè progettata da un architetto .. mentre quella della 07 è stata progettata da un ingegnere.. e non funziona lo stesso perchè ci han messo il becco quelli del marketing

Edited by Muntagnin
  • Like 1

Share this post


Link to post
Share on other sites

quindi unica cosa da fare, sarà affidare le sospensioni complete alle mani di giotek.....

Share this post


Link to post
Share on other sites

L'altro giorno ho prestato il mio SD a mio figlio per l'esame di guida A3.

Quindi ho preso la sua 03 per andare al lavoro. Morale alle 9 stessa mattina ho chiamato Giorgio e ho passato il pomeriggio da lui a parlare di pesca e a sistemare le forcelle che ormai andavano solo a molla e anche "sgonfie". Con 600ml di olio mescola e combina + i regolatori di flusso che ormai tornisce in tempo reale a memoria, misurati i livelli e rimontate le forcelle la motilla sembrava dimagrita 30kg da quanto è reattiva e sensibile.

PS non l'ho visto molto propenso allo sfilamento delle forcelle ma molto moderato (3mm).

Ma cosa aspettava mio figlio per fare il lavoro ....... forse il babbo che paga!

Apperò!

  • Like 1

Share this post


Link to post
Share on other sites

Babbo che paga è un plus da non sottovalutare, come avere giotek a meno di 3 ore di moto

Share this post
