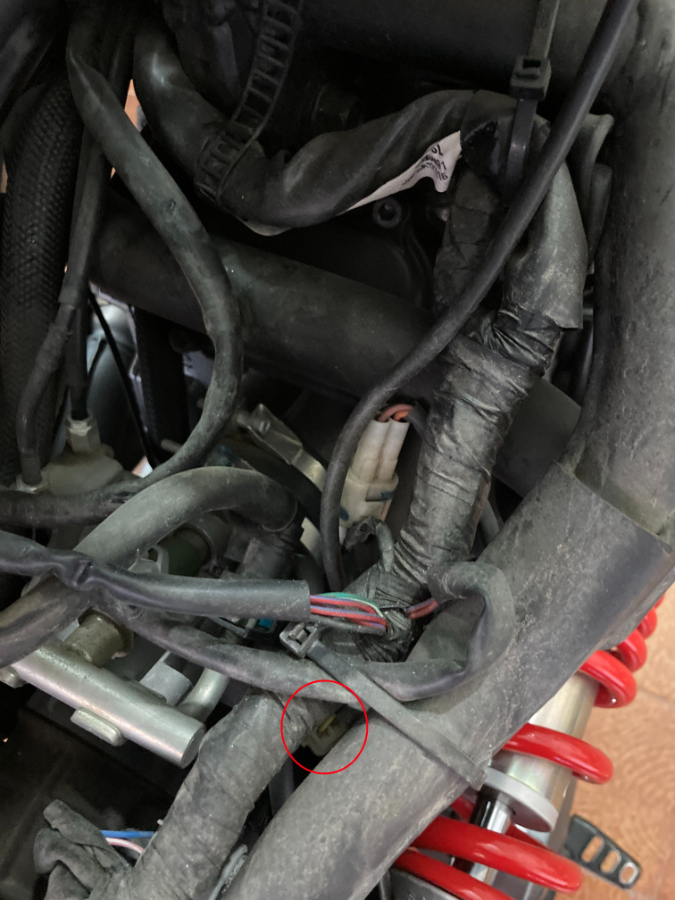

lespaul Posted December 4, 2021 at 09:37 PM Share Posted December 4, 2021 at 09:37 PM (edited) Un saluto a tutto il forum. Causa maltempo nel fine settimana ho colto l'occasione per installare sulla mia "monella" un contamarce acquistato su Aliexpress. Si tratta di questo modello: https://it.aliexpress.com/item/4001280160501.html?spm=a2g0s.9042311.0.0.27c24c4dIu3Gfj che è comunque assimilabile a tanti altri modelli cinesi e molto simile ai GIPRO GEAR INDICATOR. Visto che in giro si trovano poche e ben confuse informazioni, circa l'installazione su MT-03 660cc, ho deciso di condividere la mia esperienza in modo da renderla facilmente fruibile a chiunque voglia cimentarsi nell'impresa. Smontare il serbatoio o scoprirne la parte dx magari assicurandolo con delle fascette al manubrio o al telaio. Bisogna raggiungere il sensore della velocità che ho cerchiato in rosso: Edited December 4, 2021 at 10:30 PM by lespaul errori di battitura 1 Link to comment Share on other sites More sharing options...

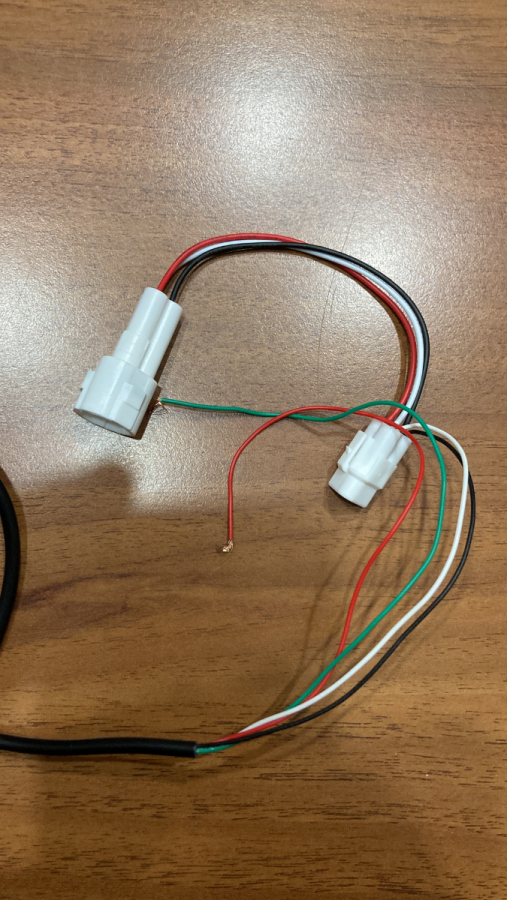

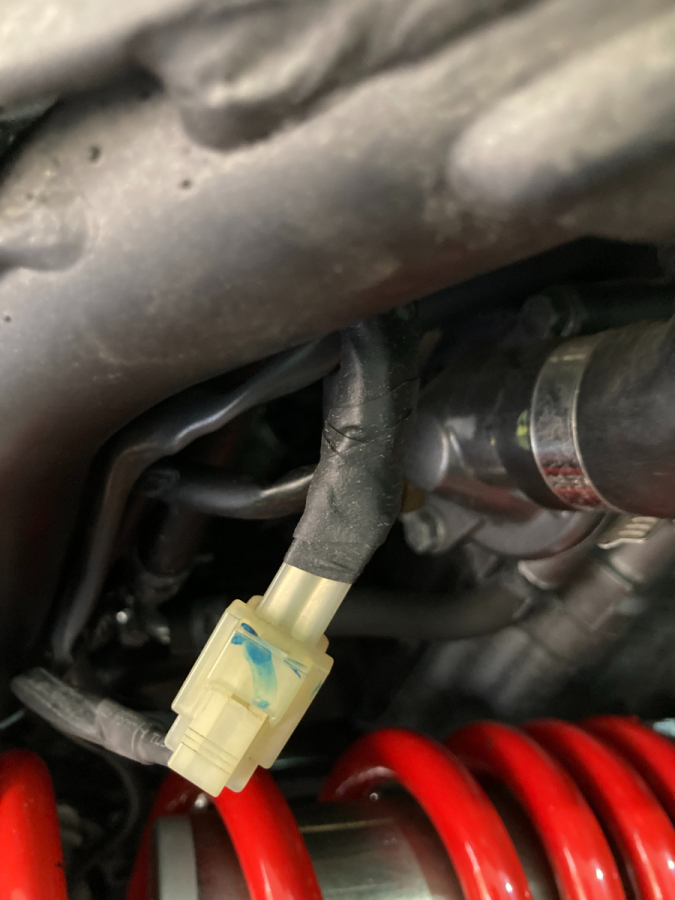

lespaul Posted December 4, 2021 at 09:53 PM Author Share Posted December 4, 2021 at 09:53 PM (edited) a) Disconnettere il connettore triangolare e connetterci i due connettori a tre pin (di fatto è una connessione in parallelo al segnale di velocità). Assicurare con delle fascette i connettori al telaio. Edited December 4, 2021 at 10:31 PM by lespaul errori di battitura Link to comment Share on other sites More sharing options...

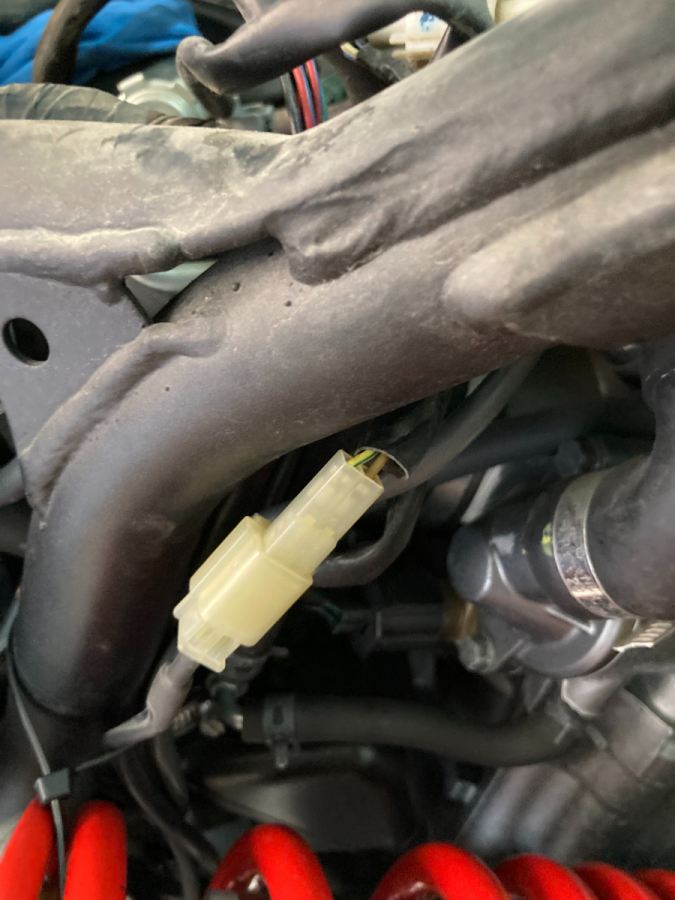

lespaul Posted December 4, 2021 at 09:59 PM Author Share Posted December 4, 2021 at 09:59 PM (edited) b) Punto di alimentazione sotto chiave da collegare al positivo (filo rosso) del contamarce. Si può derivare da ovunque si voglia, l'importante è che sia sotto chiave; io ho usato questo connettore che credo corrisponda allo stop. E' il connettore cerchiato in rosso, bisogna tagliare la fascetta e riportarlo in basso sulla dx del telaio, in modo da renderlo accessibile. Edited December 4, 2021 at 10:32 PM by lespaul errori di battitura Link to comment Share on other sites More sharing options...

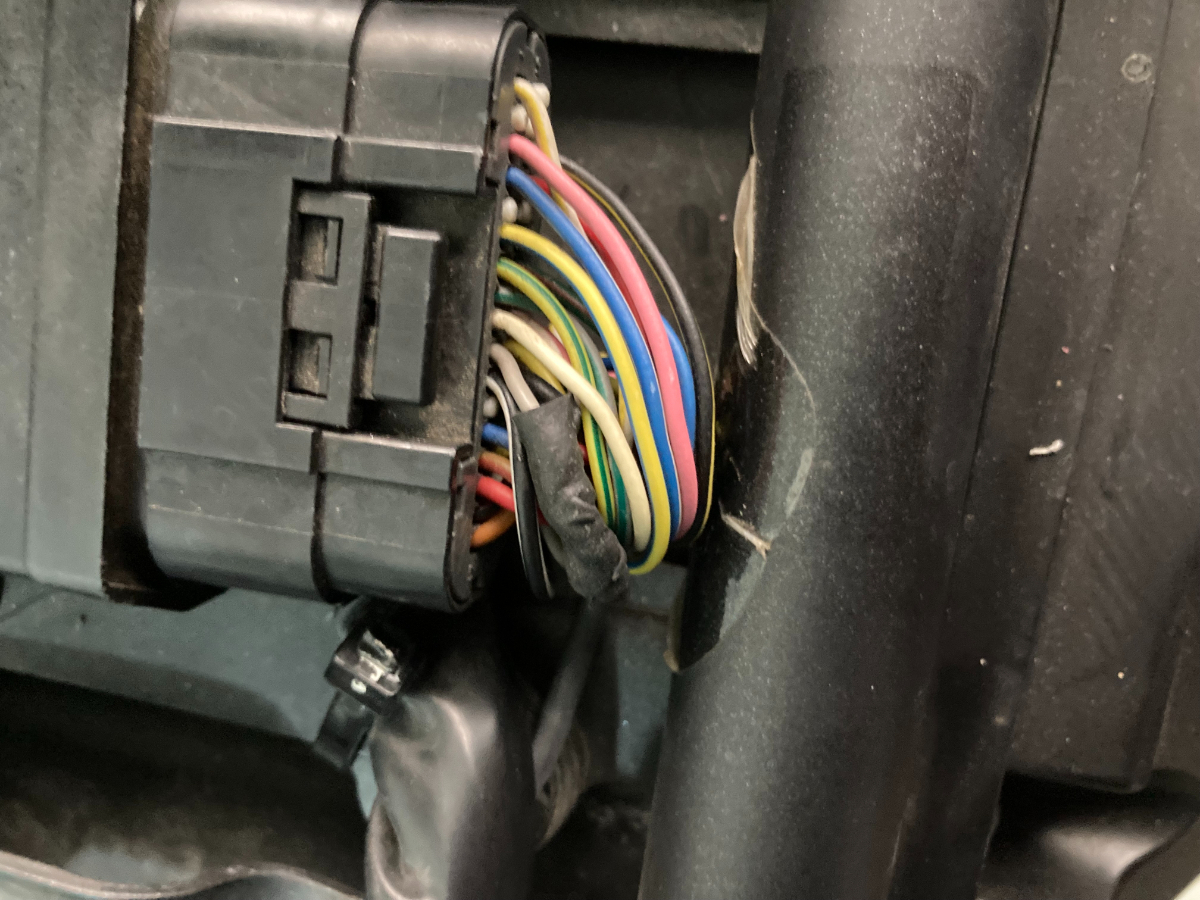

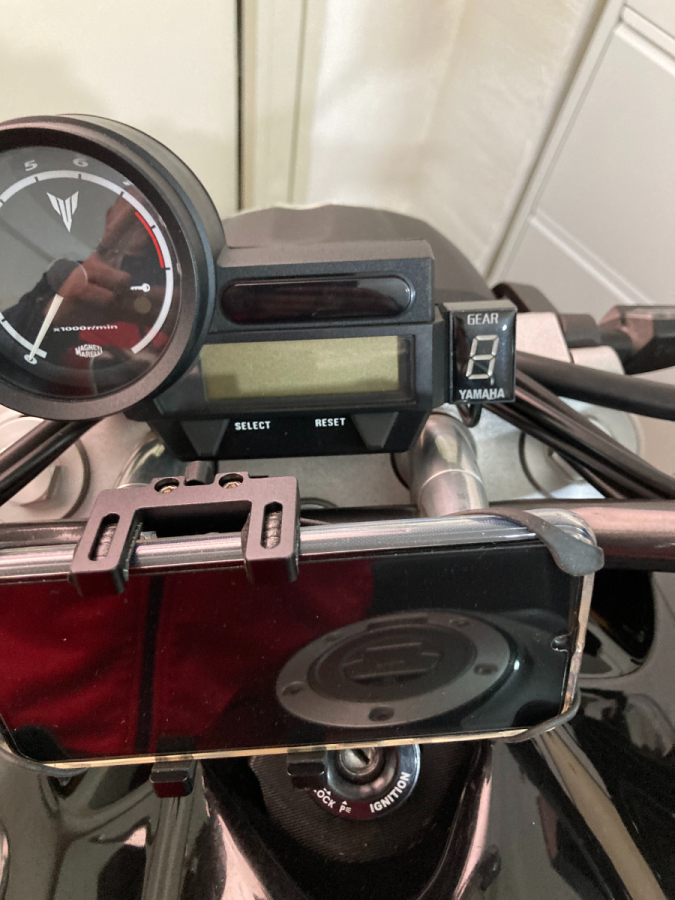

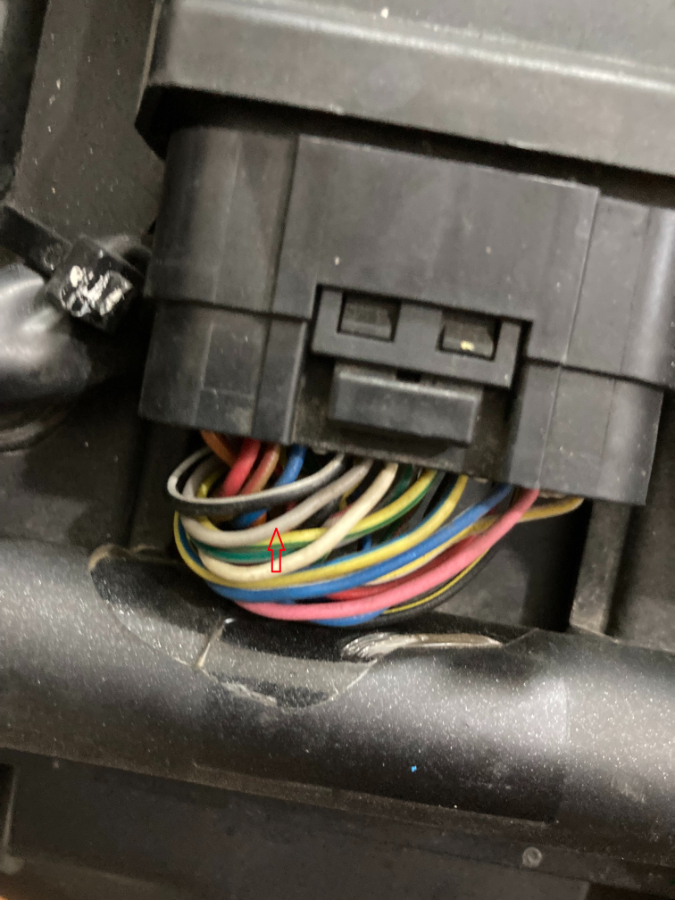

lespaul Posted December 4, 2021 at 10:07 PM Author Share Posted December 4, 2021 at 10:07 PM (edited) c) Ultima connessione, filo verde del contamarce da collegare al sensore di posizione dell'albero motore. Ho riscontrato questo collegamento consultando il service manual dell'MT-03 2006, il filo da utilizzare è di colore grigio e fa capo al connettore dell'ECU. Se come me eseguite delle saldature, vi consiglio di scollegare il connettore dell'ECU prima di procedere, la prudenza non è mai troppa!!! Per tutte le connessioni ho utilizzato saldature a stagno, guaina termo restringente ed autoagglomerante 3M. Questo è il risultato finale: Edited December 4, 2021 at 10:16 PM by lespaul errori di battitura Link to comment Share on other sites More sharing options...

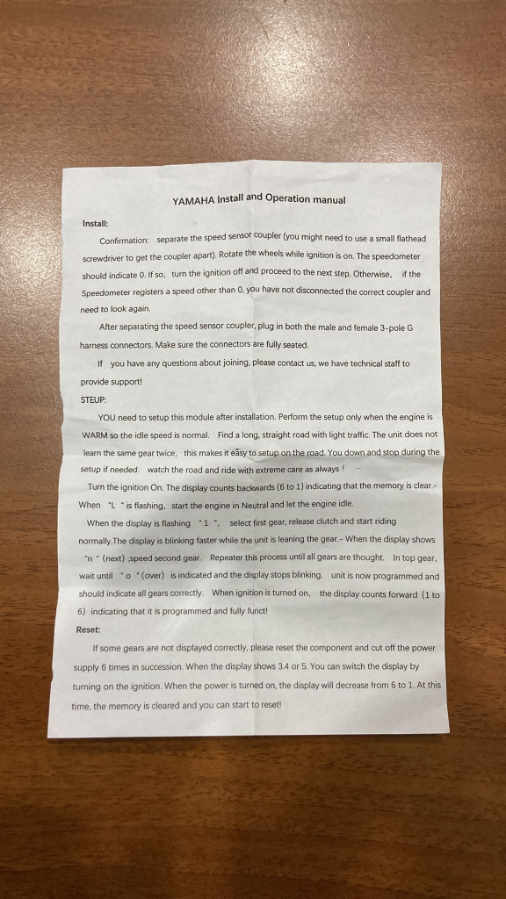

lespaul Posted December 4, 2021 at 10:20 PM Author Share Posted December 4, 2021 at 10:20 PM queste le istruzioni per il setup: Link to comment Share on other sites More sharing options...
lespaul Posted December 4, 2021 at 10:28 PM Author Share Posted December 4, 2021 at 10:28 PM Visto che la nostra amata motina ha 5 marce, quando in fase di setup viene richiesto di inserire la sesta, attendiamo sino a che non viene visualizzata la lettera "o" ed il display smette di lampeggiare. Spero di aver fatto cosa gradita ✌️ Rocco 2 Link to comment Share on other sites More sharing options...
