(MT-07) Spaziatori montaggio carene posteriori (al tornio)

[ecalzo]

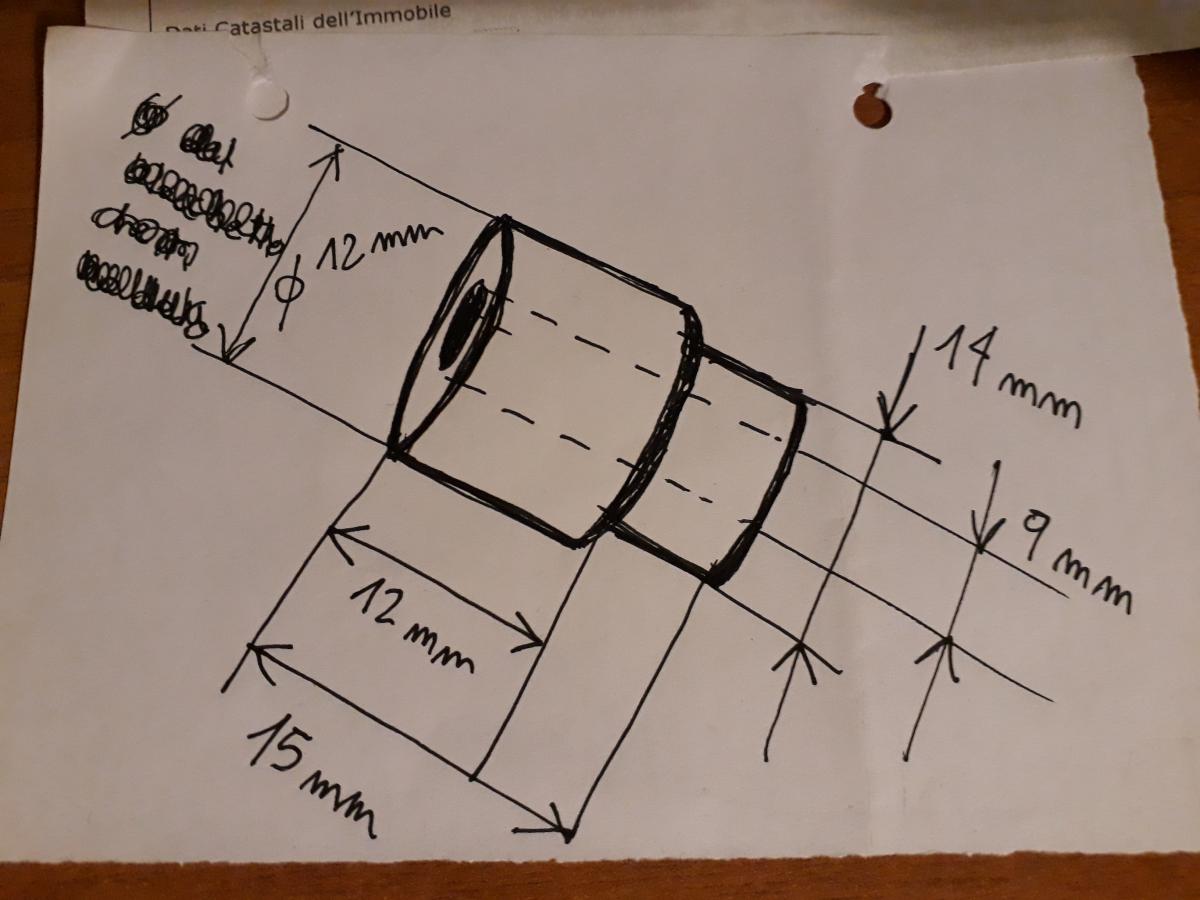

Avete , oppure vi hanno , perduto gli spaziatori che servono al corretto montaggio/serraggio delle viti della carenatura posteriore (divisa in due parti) che si trovano all'interno del vano sotto la sella del passeggero? Eccovi le quote per poterli replicare al tornio come ho fatto io. Spero possano essere d'aiuto per qualcuno.





[TorqueMaster]

Ottimo lavoro.



Per caso riusciresti a riprodurre l'immagine su CAD o in una qualità migliore? In questo modo potrei editarla e postarla nella Sezione "Lavorazioni Speciali", col tuo nome in calce. In tal modo sarà sempre a portata di chiunque voglia usifruirne.

[ecalzo]

Scusate ... Ho provato a disegnare qualcosa con un free cad ma purtroppo sono troppo arrugginito.. dopo un ora non sono riuscito a far nulla... in compenso mi sono accorto di una quota errata nel disegno (fatto a penna) che ho postato prima.. ho scritto un diametro12mm quando in realta' il diametro in oggetto e' 20mm ..

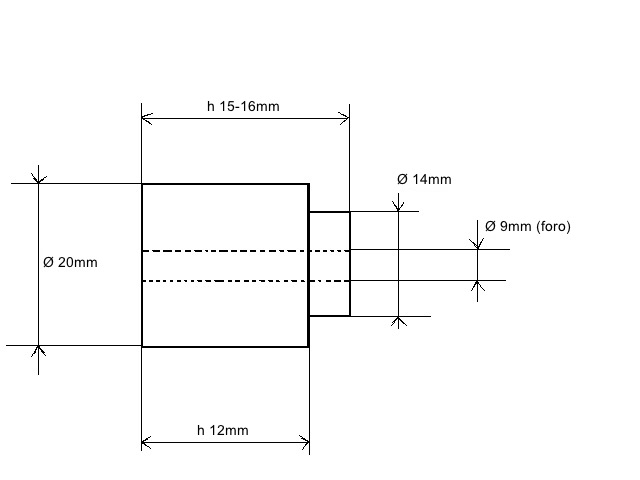

Ora ho realizzato un nuovo disegno con paint (con le misure corrette) in modo che il tutto possa essere piu' chiaro.Ovviamente il pezzo e' cilindrico (io l'ho realizzato di alluminio) pertanto tutte le misure sono diametri eccetto le 2 misure di altezza 12mm e 15-16mm.



Ho indicato una misura di 15-16mm per l'altezza totale poiche' con pezzo realizzato a 15mm le viti a brugola , una volta serrate, vanno a schiacciare un pochino gli occhielli in plastica dei 2 gusci della carenatura posteriore (io l'ho montato così).Se invece farete un altezza totale di 16mm potrete andare a limare o asportare il materiale in eccesso per arrivare ad un fitting ottimale.



Se qualcuno che sa usare il cad vorra' realizzare un disegno migliore saro' comunque felice di aver fornito le misure.



Modificato 21 Settembre, 2017 alle 19:51 da ecalzo

[Modelero]

Si parla di disegni e nessuno mi tagga? eresia.



[TorqueMaster]

Grandi ragazzi, dopo mi attivo.

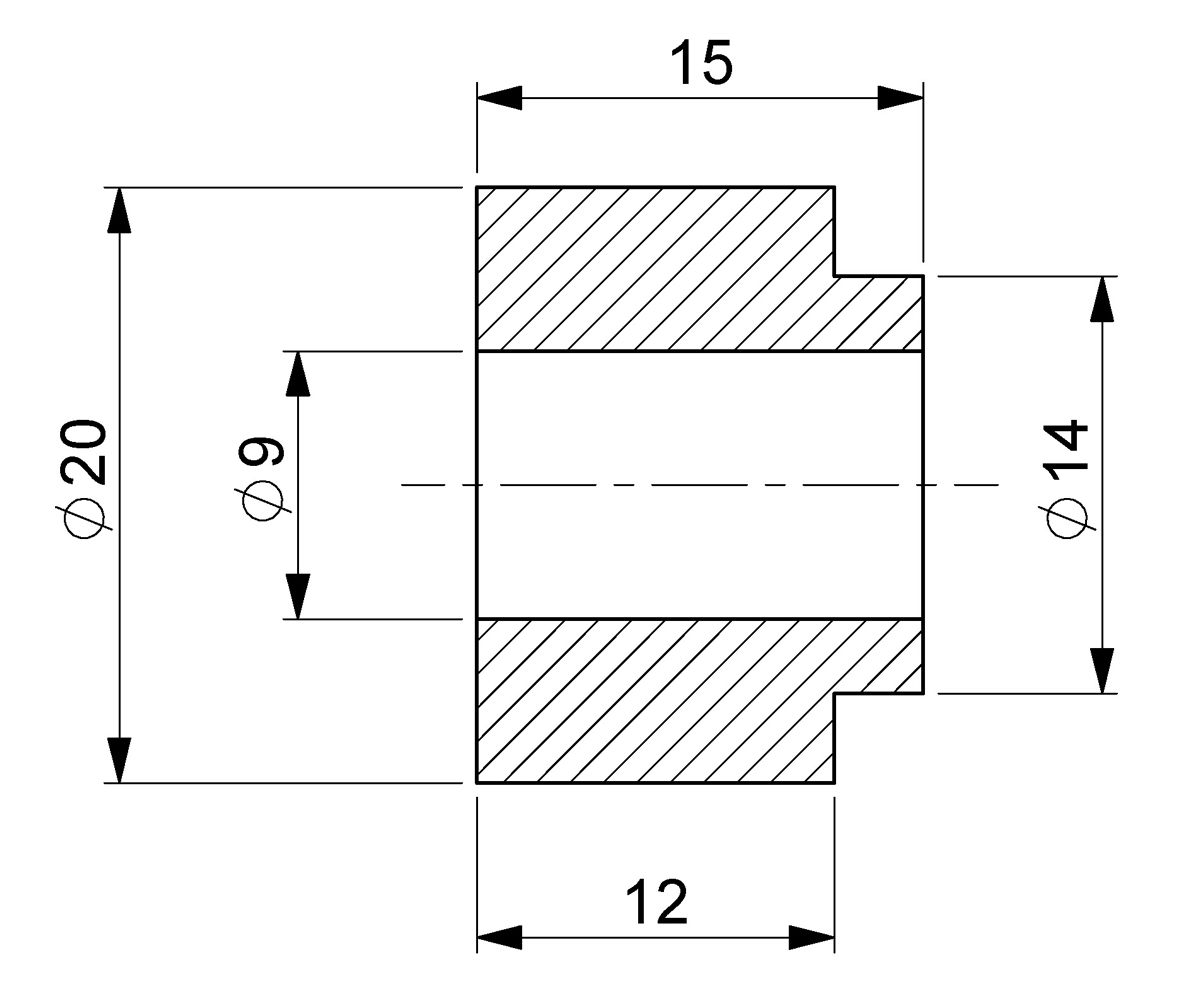

EDIT: detto, fatto.

[ecalzo]

Ottimo.. Grazie dell'aiuto.. io sono una capra con disegno al pc ..
