(MT-07) Dov'è il relè delle frecce?

[Channel]

Ciao a tutti, stavo sostituendo le frecce posteriori, e teoricamente dovrei cercare il relè delle frecce... sapete dov'è?

[Sgunt]

Purtroppo non l'ho cercato quando ho effettuato la sostituzione. Come mai lo stai cercando?

[Channel]

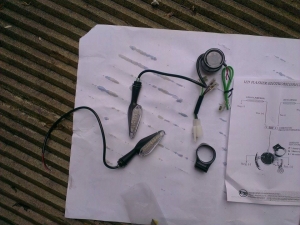

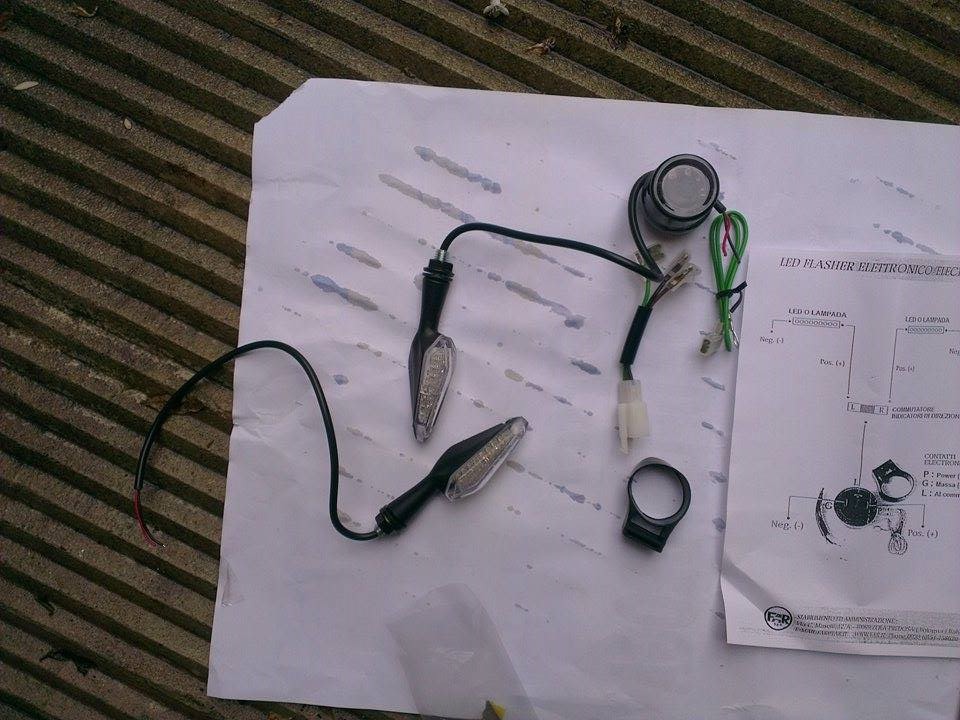

Perchè oggi ho cambiato il portatarga sostituendolo con uno rizoma, e già che c'ero volevo cambiare le frecce, solo che non sono della barracuda, sono queste qua in foto,



 e non ho le resistenze ma nella confezione c'era il relè



Per il momento l'ho montato con le frecce originali...

[Channel]

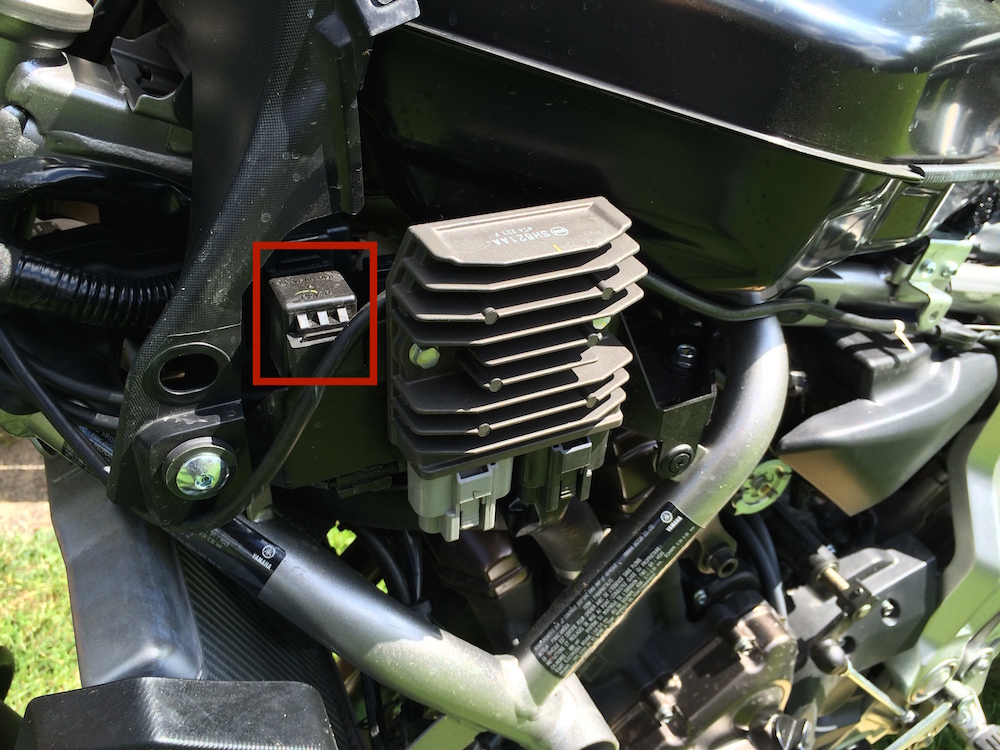

FYI...Cercando in internet usando fz07 al posto che MT alla fine l'ho trovato, è sotto il copriserbatoio lato sx, e si che l'avevo anche smontato ma non l'avevo visto.. :blink:

Sabato, tempo permettendo, si smonta tutto e si mettono le frecce nuove... e dopo un paio di fotine



Avrei anche una foto che ho "scaricato" da un forum straniero... devo mettere il link/fonte? Posso uploadare l'immagine?



EDIT: Foto inserita



Modificato 10 Settembre, 2014 alle 14:04 da Channel

[omarMT01]

meglio uploadare l'immagine con il nostro forum direttamente, senza link esterni.

grazie

[etorty]

FYI...Cercando in internet usando fz07 al posto che MT alla fine l'ho trovato, è sotto il copriserbatoio lato sx, e si che l'avevo anche smontato ma non l'avevo visto.. :blink:

Sabato, tempo permettendo, si smonta tutto e si mettono le frecce nuove... e dopo un paio di fotine



Avrei anche una foto che ho "scaricato" da un forum straniero... devo mettere il link/fonte? Posso uploadare l'immagine?



EDIT: Foto inserita




E bravo te!

Così mi hai anche tolto la curiosità di sapere dove cavolo avevano messo il R/R sulla 07. Ora lo so. E vedo che è anche ben ventilato, se non ho capito male.

Altra info: assieme alle tue nuove frecce a led Barracuda era incluso il relè specifico? Senza ordinarlo a parte? Se è così facci sapere dove hai fatto l'acquisto: di solito il relè è una opzione, da scegliere in alternativa alle resistenze. Io comunque, nel caso, non avrei avuto dubbio: relè. Punto.

Quando avrai fatto vedrò ben volentieri le nuove foto!

Modificato 10 Settembre, 2014 alle 14:58 da etorty

[Channel]

Le frecce non sono della barracuda, sono.. sono... e chi se lo ricorda.. devo andare a casa a leggere... :eusa_whistle:
Le ho comprate in un negozio a Lecco (FuoriGiri),insieme al portatarga, che non è distante da dove abito  perchè per motivi vari non avevo “un recapito” per poterle ordinare via internet.

Le ho scelte perchè, oltre a piacermi, la parte posteriore è in metallo e non in plastica.
Ne aveva solo due in magazzino, sabato prendo le altre e cambio tutto (si spera)

Sinceramente me le ha fornite con il relè, non mi ha fatto la proposta di scegliere se quello o le resistenze.
Vado a memoria... Portatarga Rizoma + 4 Frecce + relè =170€ stase ripesco anche lo scontrino, così vedo se  è stato “battuto” a parte oppure era incluso

[etorty]

Ops! Non avevo letto bene il tuo precedente post.

Scusa per l'errore.

Comunque facci sapere!

Modificato 10 Settembre, 2014 alle 15:51 da etorty

[Stefano66]

Per caso è il negozio che si trova a Lecco largo Caleotto 32? Se è quello hanno un sito internet ma non vendono on-line.

[Channel]

@etorty figurati no problem


@stefano66 si esatto è proprio quello di fronte al parcheggio delle meridiane.



Cmq le frecce sono FAR modello 6936... lo scontrino non l'ho trovato, domani cerco meglio

[Stefano66]

Grazie dell'informazione.

[doc72]

Quindi se ho capito bene, se uno vuole montare le frecce a led, o mette una resistenza per ogni lato (o una per ogni freccia) oppure sostituisce il rele'.

Ma esiste un relè specifico per ogni marca di frecce oppure ne esistono di standard ??



Scusate per l'ignoranza e grazie mille per le info che ogni giorno apprendo da voi

[etorty]

Il relè per le frecce a led è standard, ma è utile che abbia il cablaggio compatibile Yamaha.

Questo >>>qui<<< è un modello che ha indicato il nostro Admin in un suo post (ed è lo stesso da lui montato sulla sua MT-01).

Un altro lo puoi trovare >>>qui<<<.

Il connettore di questi due relè dovrebbe essere lo stesso della nostra 07, ma di questo non sono assolutamente sicuro.

Mi informo.



L'importante è che il relè abbia un carico minimo inferiore alla potenza assorbita dalla singola freccia a led che tu monti.

E che il carico massimo sopportabile non sia inferiore alla somma degli assorbimenti delle 4 frecce.



Il primo dei due relè che ho indicato gestisce carichi da 1 a 100 W, il secondo da 0,1 a 100W.

Le frecce a filamento standard possono essere da 10W o da 21W. Le frecce standard della nostra 07 sono da 10W.

Se montassi le resistenze dovresti sapere qual è l'assorbimento della freccia a led che metti (di solito circa 3W). Dovresti quindi mettere 4 residenze da 7W.

Se sostituisci il relè puoi evitare di fare conti, intanto qualunque freccia tu monti rientra nel range di compatibilità del nuovo relè.



Lamps!

[etorty]

Sto cercando un po' in giro, ho trovato il p/n del relè originale (quantomeno quello delle FZ-07, la sorellina americana).

E' questo: 1TP-81950-00-00

Purtroppo non ho ancora trovato foto o dettagli sul cablaggio originale. Appena trovo qualcosa aggiorno il post.

[doc72]

Grazie mille Etorty, sei di una chiarezza esemplare ...
